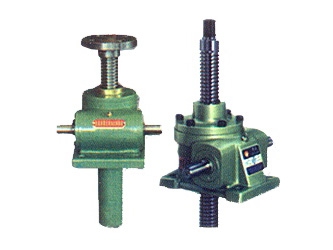

SWL系列蜗轮丝杆升降机
SWL系列蜗轮丝杆升降机

SWL系列蜗轮丝杆升降机

概述
SWL系列蜗轮丝杠升降机是一种基础起重部件,符合JB/T8809—1998(原JB/ZQ4391—86)标准。该产品可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。具有提升、降落、推进、翻转等功能,可以单台或组合使用。能按一定程序准确地控制调整提升或推进的高度,可以用电动机或其它动力直接带动,也可以手动。最高输入转速1500r/min,最大提升速度2.7m/min。有不同的结构型式和装配方式,提升高度按用户的要求制造。该装置可以自锁。
 型式和标记

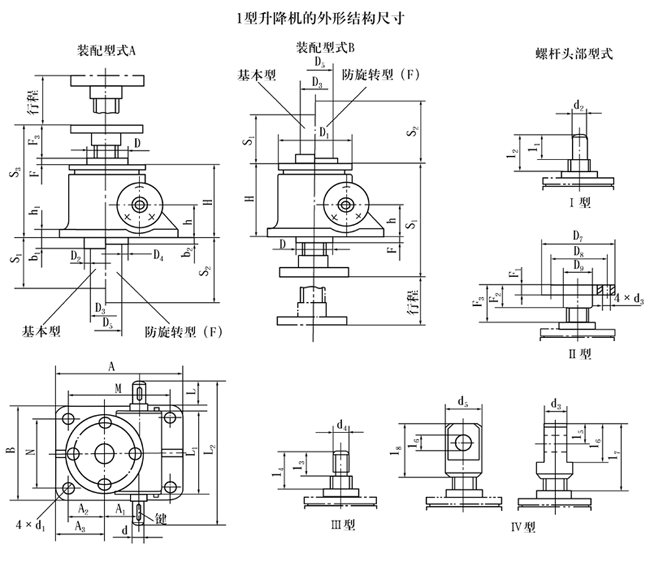

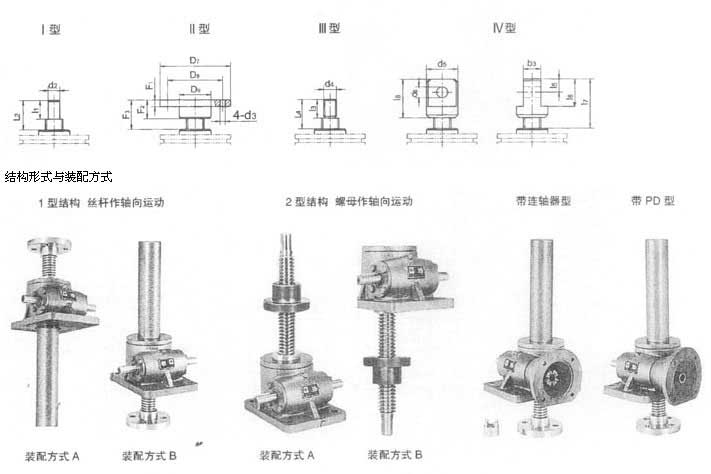

   1、结构型式
升降机按结构型式分为:
    1型-丝杠同时作旋转运动和轴向移动;
    2型-丝杠作旋转运动。丝杠上的螺母作轴向移动。
    2、装配型式
升降机每种结构型式又分为两种装配型式:
    A型-丝杠(或螺母)向上移动;
    B型-丝杠(或螺母)向下移动。
    3、丝杠头部型式
  1型结构型式的丝杠头部分为:
    I(圆柱型)、II(法兰型)、III(螺纹型)、IV(扁头型)四种型式。
    2型结构型式的丝杠头部分为:I(圆柱型)和III(螺纹型)两种形式。
    4、传动比
升降机分为两种传动比,即普通(P)和慢速(M)。
    5、丝杠的防护
  1型升降机丝杠的防护分为:基本型、防旋转型(F)和带防护罩型(Z);
  2型升降机丝杠的防护分为:基本型和带防护罩型(Z)。

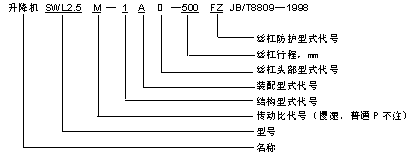

    6、标记示例

三、订货说明:
    1、订货时请按产品的型号格式写清楚产品的型号(包括:提升力规格、普通或慢速、结构型式、装配方式、丝杠头部型式、行程、附加要求等)。
    2、对附加要求中的防转装置、双导向套、防护罩的结构型式及防护罩的尺寸,及其他不明确的技术问题,请向我公司咨询。
    3、SWL系列升降机即为原国标QWL系列。

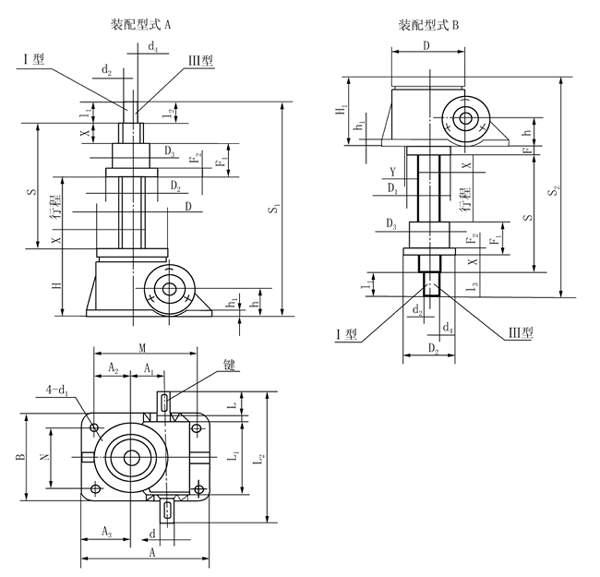

SWL型蜗轮丝杆升降机外形结构尺寸(1型)

型号
SWL2.5
SWL5
SWL10
SWL15
SWL20
SWL25
SWL35
SWL50
SWL100
SWL120
S
行程+85
行程+100
行程+125
行程+150
行程+170
行程+205
行程+250
行程+320
行程+330
S1
行程+215
行程+270
行程+335
行程+404
行程+476
行程+535
行程+603
行程+815
行程+845
S2
行程+238.5
行程+300
行程+359
行程+430
行程+513
行程+580
行程+685
行程+880
行程+910
A
165
212
235
295
350
430
475
526
526
B
120
155
200
215
260
280
500
622
622
M
135
168
190
240
280
360
385
412
412
N
90
114
155
160
190
210
406
508
508
H
100
131
160
194
226
250
290
375
375
H1
97
131
150
181
211
250
280
360
360
h
45
61.5
70
87
102
115
121
155
155
h1
12
14
16
20
25
30
32
38
42
d(k6)
16
20
25
28
32
38
38
45
48
d1
14
17
21
28
35
35
45
48
48
键GB1096
5×5×32
6×6×32
8×7×45
8×7×45
10×8×50
10×8×70
10×8×90
14×9×100
14×9×100
L
42
42
58
80
105
100
100
L1
110.5
132
172
213.5
221
265
310
380
380
L2
190
228
280
322
355
430
558
610
610
D
98
122
150
185
205
260
300
420
420
D1
68
83
110
140
160
180
200
260
260
A1
45.2
56.2
66.8
72.5
97
120
135
190
190
A2
50
58
63.5
95
95
135
80
146
146
A3
65
80
86
122.5
130
170
125
203
203
F
26.5
30
34
39
52
45
65
80
80
安全裕度X
20
20
25
25
25
30
40
50
50
Y
3
3
1
3
3
4
5
6
6
活动螺母
D2
80
87
110
120
155
190
220
300
330
D3(K6)
50
70
90
90
130
150
180
240
260
F1
45
60
75
100
120
145
170
220
270
F2
15
18
25
30
35
35
50
70
80
丝杠头部型式
d2(k6)
20
25
40
50
70
80
95
130
150
I1
30
40
50
60
80
80
90
120
140
d4
M22×1.5-6g
M30×2-6g
M42×2-6g
M48×2-6g
M70×3-6g
M80×3-6g
M95×3-6g
M130×4-6g
M150×4-6g
I3

39
50
60
63
80
90
120
140

五、技术参数
型号
SWL2.5
SWL5
SWL10/15
SWL20
SWL25
SWL35
SWL50
SWL100
SWL120
最大起升力,KN
25
50
100/150
200
250
350
500
1000
1200
最大拉力,KN
25
50
99
166
250
350
500
1000
1200
丝杠螺纹尺寸
Tr30×6
Tr40×7
Tr58×12
Tr65×12
Tr90×16
Tr100×18
Tr120×20
Tr160×23
Tr180×25
蜗轮蜗杆传动比(P)
普通6:1
6:1
72/3:1
8:1
102/3:1
102/3:1
11:1
12:1
12:1
蜗杆每转行程,mm
1.0
1.17
1.56
1.5
1.5
1.5
1.818
1.916
2.083
蜗轮蜗杆传动比(M)
24:1
24:1
24:1
24:1
32:1
32:1
32:1
36:1
36:1
蜗杆每转行程,mm
0.250
0.292
0.5
0.5
0.5
0.5
0.625
0.638
0.694
蜗杆传动比(P)
6:1
6:1
72/3:1
8:1
102/3:1
102/3:1
11:1
12:1
12:1
满负荷蜗杆扭距N·m
18.6
39.5
119/179
240
366
600
970
2323
3316
蜗轮蜗杆传动比(M)
24:1
24:1
24:1
24:1
32:1
32:1
32:1
36:1
36:1
满负荷蜗杆扭距N·m
8.86
19.8
60/90
122
217
340
425
997
1658
丝杆最大轴伸长度
1500
2000
2500
3000
3500
4000
5500
6500
7000
最大许用功率/kW
0.55
1.1
2.6
3.7
4.8
6.0
7.5
15
17.5
普通比(P)总效率%
23
21
23
21
19
18
15
13
12
慢速比(M)总效率%
14
12
15
13
11
11
11
10
8
润滑油量,kg
0.1
0.25
0.5
0.75
1.1
1.9
2
2.5
2.5
不加行程的重量,kg
7.3
16.2
25
36
70.5
87
420
1010
1350
丝杆每100mm的 重量
0.45
0.82
1.67
2.15
4.15
5.20
7.45
13.6
17.3
润滑剂
合成钙钠基润滑脂ZGN-1或ZGN-2(温度范围-20℃-100℃)

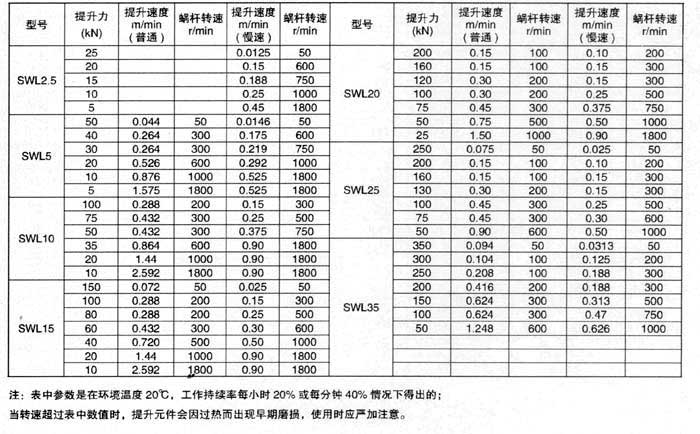

 六、升降级的提升力和提升速度表

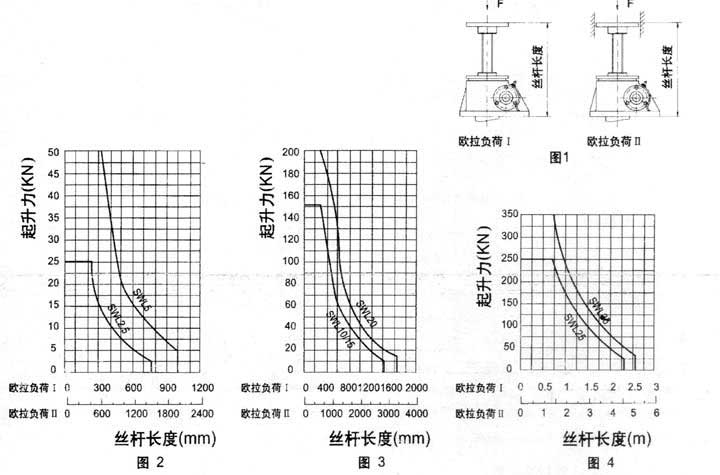

七、丝杆长度与极限负荷的关系

八、升降机的选型说明:
    根据丝杆行程和提升负荷查图1~图4,找出所需升降机的型号。再查提升力和提升速度表,校核提升速度是否满足要求。
    例:已知提升负荷为F=20 kN,丝杆行程=400ram,提升速度V=0.65m/min,试求所需的升降机。
    根据F=20kN,丝杆行程=400mm查图2,选择SWL5升降机。再查提升力和提升速度表核对SWL5升
降升在20kN负荷下只允许O.526m/min的速度,只有重选大型号的升降机。再查提升和提升力速度表得知
SWLl 0在20kN负荷下允许提升速度为1.44m/min而满足要求。
九、说明:
    (1)当压力负荷减小时,提升高度可随之增大(两者具体关系详见图2~图4):
    (2)在提升不同的负荷时,所允许的扭矩、功率、转速也不同,且不同工作持续率的最大功率也不同;
    (3)1型结构采用油脂润滑,随着温度的升高应及时补充润滑剂:
    (4)表中的效率为用油脂润滑条件下的参数:
    (5)工作期间应及时更换润滑剂:
    (6)m作环境温度:一20~C一十80℃:
    (7)在静止状态一般可以自锁。
