河北桥星减速机制造有限公司

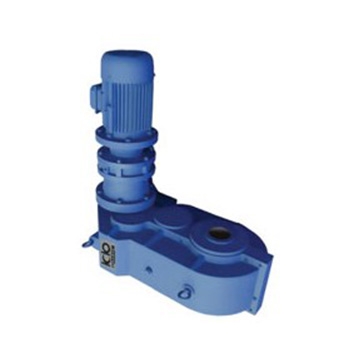

JB滚轮架专用减速机

产品详情

JB滚轮架减速机是按照国家专业标准JBJ19004\GB9147\JB/T2982,为自动焊接设备设计和生产的:蜗轮蜗杆副与圆柱齿轮减速机组合、摆线针轮与圆柱齿轮减速机组合、摆线针轮与蜗轮蜗杆减速机组合的一体化滚轮架专用减速机。适用于自调式双驱动滚轮架、移动式焊接滚轮架等各种自动焊接的滚轮架驱动。
适用范围:
   1、高速轴转不大于1500转/分。
   2、工作环境温度为-40-45℃,如果低于0℃,启动前润滑油应预热至0℃以上,本减速机可用于正反两个方向运转。
特点:
    齿轮采用优质碳素钢,使用先进的加工工艺,齿轮的精度高,接触性好,蜗轮采用ZA19-4铝青铜、蜗杆采用40Cr淬火磨齿加工而成,从而确保了蜗轮蜗杆副的耐磨性,使用寿命长。
   1、齿轮副传动效率大于90%,蜗轮蜗杆副传动效率大于65%,摆线针轮副传动效率大于90%
   2、运转平稳,噪音低
   3、体积小,重量轻,使用寿命长,承载能力高,
   4、易于拆检,易于安装。
型号、规格及表示方法:
规格有:JB1、JB2、JB3、JB4、JB5、JB6、JB7
表示方法:
JB2-1239-BL1/35-2.2KW/4P-¢50-Y
说明:JB2-减速机型号,1239-减速机的中速比,BL1/35- L09/35-配置摆线减速机为BL1速比为35
2.2KW-输入电机2.2KW,四级, ¢50-输出轴中心孔,Y-右侧安装型式

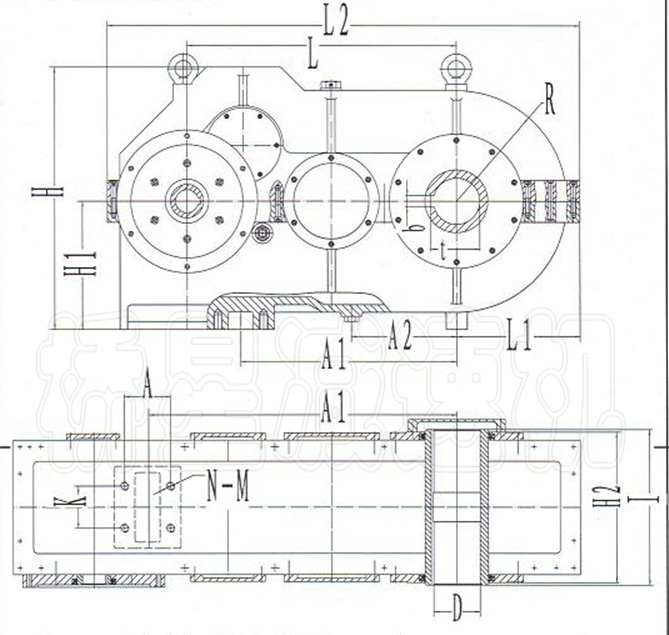

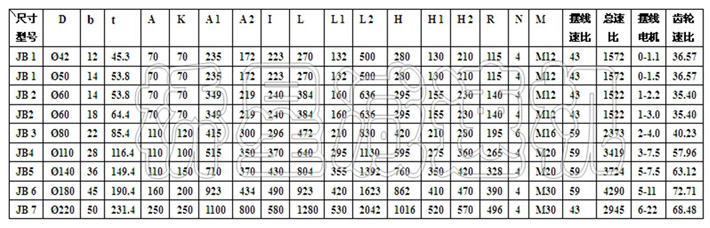

JB滚轮架减速机安装尺寸
