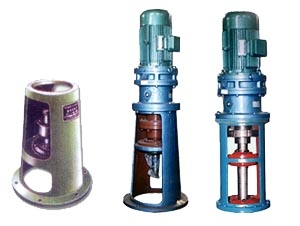

JXLD型摆线针轮减速机支架用途及标记
1、JXLD型摆线针轮减速机支架适用于与BLD、XLD型摆线针轮减速机接。（I型为普通型、II为增高型，除H、H3尺寸加大外，其余尺寸与I相同）。

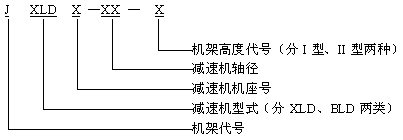

2、机架标号示例：
3、JXLD3～JXLD7型上端联接为右半型式，
JXLD8～JXLD12型上端联接为左半型式。
n1-M1均为通螺孔。

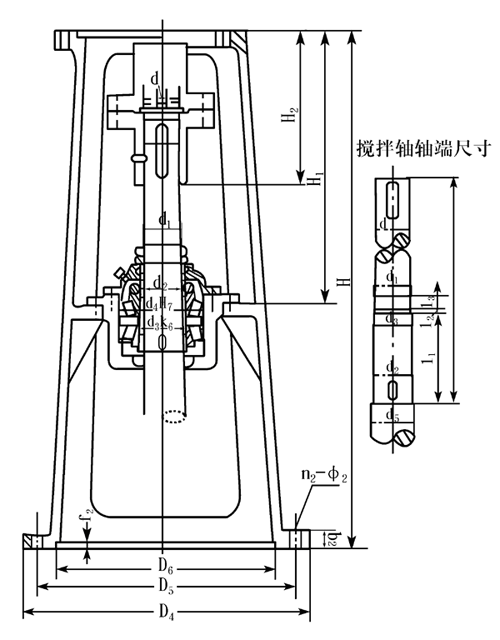

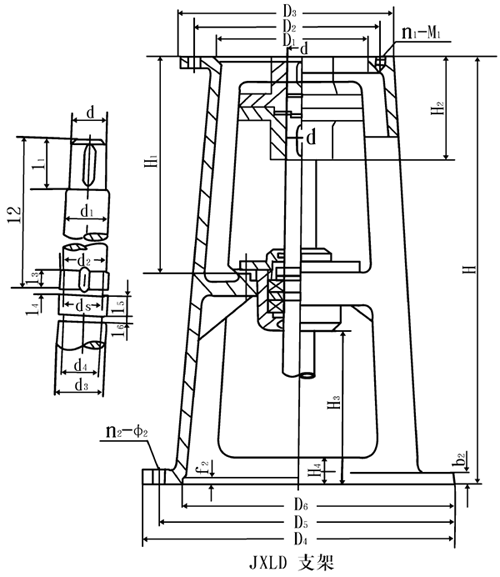

JXLD型摆线针轮减速机机架安装尺寸外形尺寸95年标准
|
机型号
|
减速机
端轴径
|
尺寸
|
||||||||||||||||||
|
d
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
l
|
l1
|
l2
|
l3
|
H
|
H1
|
H2
|
D4
|
D5
|
D6
|
f2
|
b2
|
n2—Φ2
|
|
|
JXLD3—35
|
35
|
M39×1.5
|
40
|
60
|
110
|
50
|
36
|
255
|
104
|
4.5
|
25
|
520
|
300
|
155
|
410
|
360
|
300
|
6
|
18
|
6—18
|
|
610
|
||||||||||||||||||||
|
JXLD4—45
|
45
|
M48×1.5
|
50
|
70
|
125
|
60
|
45
|
320
|
109
|
4.5
|
30
|
570
|
350
|
160
|
450
|
400
|
335
|
6
|
18
|
6—18
|
|
670
|
||||||||||||||||||||
|
JXLD5—55
|
55
|
M60×2
|
62
|
85
|
150
|
75
|
57
|
337
|
119
|
6
|
30
|
650
|
400
|
220
|
500
|
450
|
385
|
6
|
22
|
8—18
|
|
750
|
||||||||||||||||||||
|
JXLD6—65
|
65
|
M68×2
|
70
|
90
|
160
|
80
|
65
|
340
|
123
|
6
|
30
|
660
|
400
|
220
|
530
|
480
|
410
|
8
|
22
|
12—18
|
|
760
|
||||||||||||||||||||
|
JXLD7—80
|
80
|
M85×2
|
86
|
110
|
200
|
100
|
82
|
360
|
144
|
6
|
35
|
740
|
450
|
285
|
565
|
510
|
430
|
8
|
24
|
12—22
|
|
860
|
||||||||||||||||||||
|
JXLD8—90
|
90
|
M95×2
|
96
|
120
|
215
|
110
|
92
|
380
|
170
|
6
|
34
|
800
|
500
|
330
|
565
|
510
|
430
|
8
|
28
|
12—22
|
|
920
|
||||||||||||||||||||
|
JLXD9—100
|
100
|
M105×2
|
106
|
130
|
230
|
120
|
102
|
360
|
170
|
6
|
42
|
810
|
500
|
370
|
580
|
520
|
455
|
10
|
30
|
12—22
|
|
920
|
||||||||||||||||||||
|
JXLD10—110
|
110
|
M115×2
|
116
|
140
|
250
|
130
|
112
|
380
|
174
|
6
|
42
|
830
|
500
|
360
|
650
|
590
|
520
|
12
|
30
|
12—22
|
|
950
|
||||||||||||||||||||
|
JXLD11—130
|
130
|
M140×2
|
144
|
180
|
320
|
160
|
137
|
442
|
201
|
6
|
50
|
850
|
550
|
410
|
880
|
800
|
680
|
12
|
30
|
12—37
|
|
970
|
||||||||||||||||||||
|
JXLD12—180
|
180
|
M190×3
|
192
|
240
|
360
|
220
|
185
|
592
|
268
|
9
|
60
|
1200
|
880
|
710
|
1160
|
1020
|
900
|
12
|
35
|
12—39
|
